交通運輸領域是我國大氣污染物和碳排放的主要來源之一，其綠色低碳轉型進程直接關系到“雙碳”戰略和“美麗中國”建設目標的實現。隨著國七排放標準升級進程的推進，未來十年內，輕重型車輛行業將面臨深刻的技術變革，對排放測試系統也提出了更為嚴格的要求。

國七標準預計將新增對NH?、N?O、HCHO及PN10等污染物的檢測要求，并進一步收緊現有污染物的排放限值。這一系列技術升級，對關鍵裝備——全流稀釋（CVS）排放測試系統提出了更高水平的性能需求。

發動機排放全流稀釋定容采樣系統(CVS) Gasboard-9802

（點擊查看產品詳情）

Gasboard-9802發動機排放全流稀釋定容采樣（CVS）系統由四方儀器自主研發，專為測量車輛和發動機的稀釋排放而設計，具有功能完整、技術先進的硬件配置和軟件平臺，與高精度氣體和顆粒在線分析儀聯合使用，可滿足當前主要移動源排放標準及歐7排放標準的實驗室I型排放試驗測試要求。

產品特性

1、具有廣泛的稀釋排氣流量范圍選項，可滿足各種燃料和各種排量的發動機和車輛測試

2、通過高性能熱交換裝置和文丘里管組合，可準確控制稀釋排氣流量并保證系統精度穩定性

3、借助熱交換裝置和氣袋柜的恒溫控制功能，可有效避免稀釋排氣冷凝現象

4、配備高性能稀釋空氣過濾裝置，可滿足超低排放水平的排放測試需求

技術方案

四方儀器推出首款全棧自研的國七標準全流稀釋排放測試系統——Gasboard-9802。該系統集成NDIR、NDUV、FID、QCLAS、CPC等自研模組，覆蓋國七全部檢測項目，具備高靈敏度與快速響應特性，適用于機動車超低尾氣排放檢測。

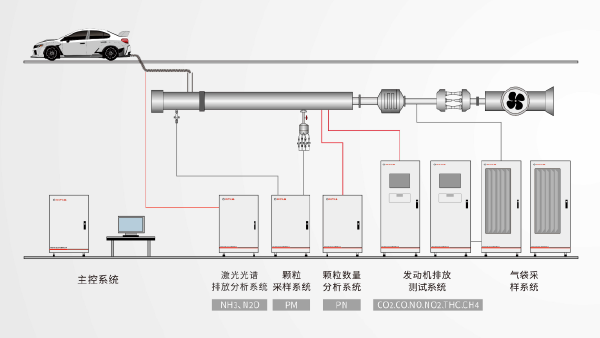

圖1 Gasboard-9802全流稀釋排放測試系統的結構示意圖

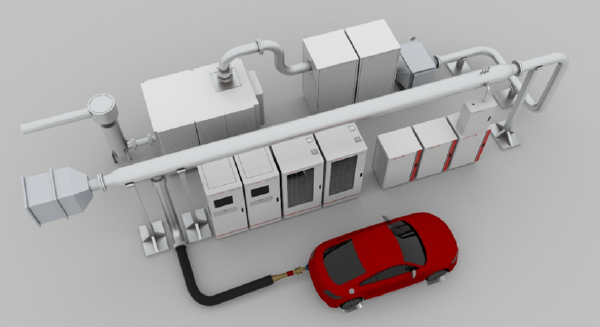

圖2 Gasboard-9802全流稀釋排放測試系統的3D模型圖

發動機排放測試系統作為Gasboard-9802的核心氣體分析單元，包括控制單元、電源分配、多組分分析儀、氣體分割與處理等模塊，具有以下特點：

1、全生命周期本土技術服務；

2、模塊化結構，便于維護與升級；

3、超低量程高精度測量，滿足近零排放要求；

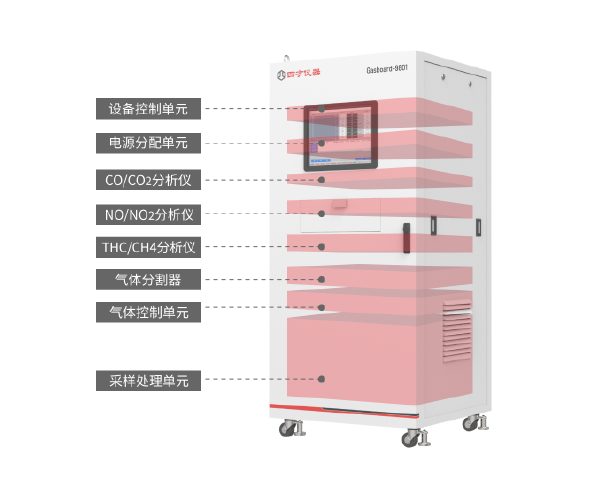

圖3 Gasboard-9801發動機排放測試系統的模塊結構圖

實施成效

Gasboard-9802全流稀釋（CVS）排放測試系統已應用于多個汽車制造企業的國六&歐六WLTP工況I型排放測試試驗，展現出了以下主要特點：

1、合規性：預檢指標100%符合國六標準驗證

2、效率提升：智能軟件實現全流程自動化測試；

3、數據可靠性：測試結果穩定，重復測試偏差＜10%。

以下圖4-5和表1顯示了Gasboard-9802（CVS）系統用于某輕型車歐六排放試驗室的現場照片、測試數據和測試結果。同一輛輕型車的兩次歐六WLTP排放測試比對分析結果顯示：實時數據曲線基本相似；THC、NMHC、CO、NO?和CO?排放因子變異系數分別為5.36%、3.37%、4.93%、10.61%和2.57%，重復性處于較好的水平。

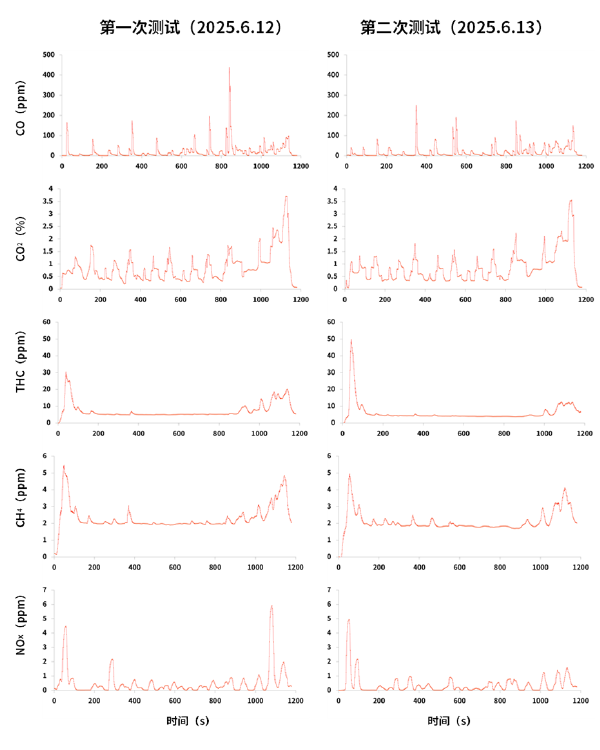

圖5 同一輛輕型車兩次歐六WLTP排放測試的實時數據曲線

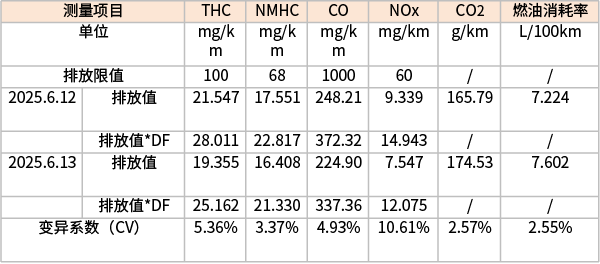

表1 同一輛輕型車兩次歐六WLTP排放測試的數據分析結果

應用價值

Gasboard-9802（CVS）系統在機動車國六&歐六法規測試中的成功應用標志著國產全流稀釋（CVS）排放測試系統已具備替代進口產品的技術能力，為中國企業應對排放標準持續升級提供了可靠的端到端本土化解決方案。
