項目背景

項目背景

移動源污染已成為我國大氣污染的主要來源，其中重型車的氮氧化物（NOx）和顆粒物（PM）排放管控尤為關鍵。為強化減排，我國自2023年7月全面實施重型車國六b標準（GB 17691-2018），并計劃進一步升級標準（2025年修訂征求意見稿）。新規要求所有車企必須使用便攜式排放測試系統（PEMS）完成在售車型實際道路排放檢測，并將數據上傳至生態環境部監管平臺。

解決方案

國內某重型車龍頭企業為應對標準升級需求，于2024年引入四方儀器Gasboard-9805 PEMS系統。該設備具備以下核心優勢：
? 全面滿足國六標準現行及修訂版技術要求
? 前瞻性兼容歐7及國七標準升級
? 模塊化設計支持快速車載部署

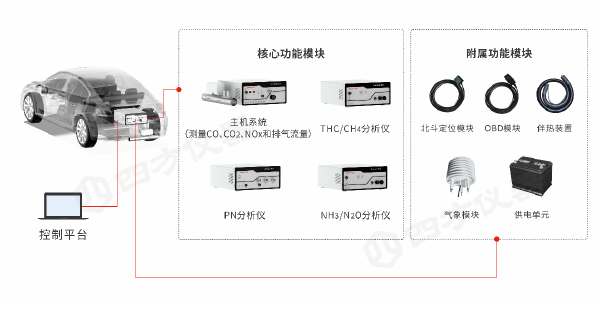

圖1 Gasboard-9805便攜式排放測試系統配置方案

產品原型

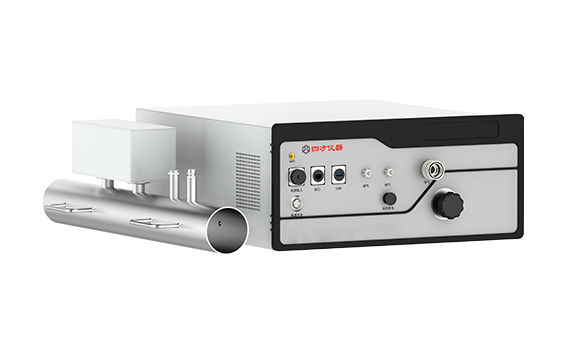

便攜式排放測試系統（PEMS）Gasboard-9805（輕型/重型汽車）

（點擊查看產品詳情）

便攜式排放測試系統Gasboard-9805由四方儀器自主研發，專為機動車實際駕駛排放測試試驗設計，能夠連續實時測量或采集CO、CO2、NO、NO2、NOx、O2、THC等氣體污染物體積濃度，以及顆粒物數量濃度、排氣流量、全球定位數據、氣象數據、OBD參數等，具備測試過程引導、自動計算排放總量、導出測試報告等功能，可滿足全球機動車實際駕駛排放法規的認證測試、在用符合性測試及相關研發測試需求。

產品特性

1、核心傳感技術自主可控，全生命周期一站式服務

2、體積小、重量輕、能耗低，易于安裝使用，鋰電池續航可達8小時以上

3、模塊化設計，即插即用，靈活匹配各種法規試驗及研發試驗需求

4、高標準防水和抗震，在各種惡劣工況下保持測試性能穩定

主機系統
氣體組分	CO	CO2	NO	NO2
測量原理	NDIR	NDIR	NDUV	NDUV
測量量程	0-0.5~5%	0-5~20%	0-3000 ppm	0-1000 ppm
響應時間	T10-90＜2.5s
準確度	≤±2.0%RS或≤±0.3%FS
線性度	判定系數：≥0.998；標準差：≤1%FS；斜率：0.99～1.01；截距系數：≤0.5%FS
重復性	≤±0.5%FS
漂移	≤±1%FS/8h
運行環境	環境溫度：-10~45℃；環境濕度：≤90%RH；海拔高度：0~3000m
排氣流量計
排氣溫度范圍	-5℃~500℃
排氣溫度測量準確度	≤±1%讀數或±2℃
排氣流量測量量程	10-600kg/h；100-2000kg/h
排氣流量測量準確度	≤±2.0%讀數或≤±0.5%滿量程
排氣流量測量線性度	判定系數：≥0.990；標準差：≤1%滿量程；斜率：0.99～1.01；截距系數：≤1%滿量程
響應時間	＜1s
THC/CH4分析儀
氣體組分	THC		CH4
測量原理	HFID		NMC-FID
最小量程	0-100 ppmC		0-100 ppmC
最大量程	0-10000 ppmC		0-3000 ppmC
響應時間	T10-90＜2.5s
準確度	≤±2.0%RS或≤±0.3%FS
線性度	判定系數：≥0.998；標準差：≤1%FS；斜率：0.99～1.01；截距系數：≤0.5%FS
重復性	≤±0.5%FS
漂移	≤±1%FS/8h
PN分析儀
最小粒徑限制	23 nm或10 nm
測量原理	電暈荷電計數法
測量量程	600-1.3*109 #/cm3
測量準確度	≤±10%
VPR去除效率	>99.0%（C40）
響應時間	T90＜5s
NH3/N2O分析儀
氣體組分	NH3		N2O
測量量程	0-1000 ppm		0-1000 ppm
響應時間	T10-90＜2.5s
準確度	≤±2.0%RS或≤±0.3%FS
線性度	判定系數：≥0.998；標準差：≤1%FS；斜率：0.99～1.01；截距系數：≤0.5%FS
重復性	≤±0.5%FS
漂移	≤±1%FS/8h

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

實施成效

在噴灑車實際道路排放測試中，Gasboard-9805表現突出：
? 合規性：預檢指標100%符合國六標準驗證
? 效率提升：30分鐘內完成車載安裝，智能軟件實現全流程自動化測試；
? 數據可靠性：測試結果穩定，重復測試偏差＜10%。

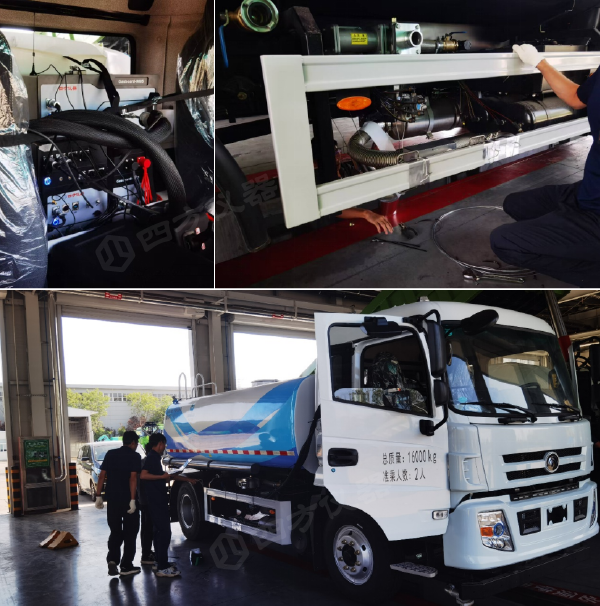

圖2噴灑車Gasboard-9805安裝現場

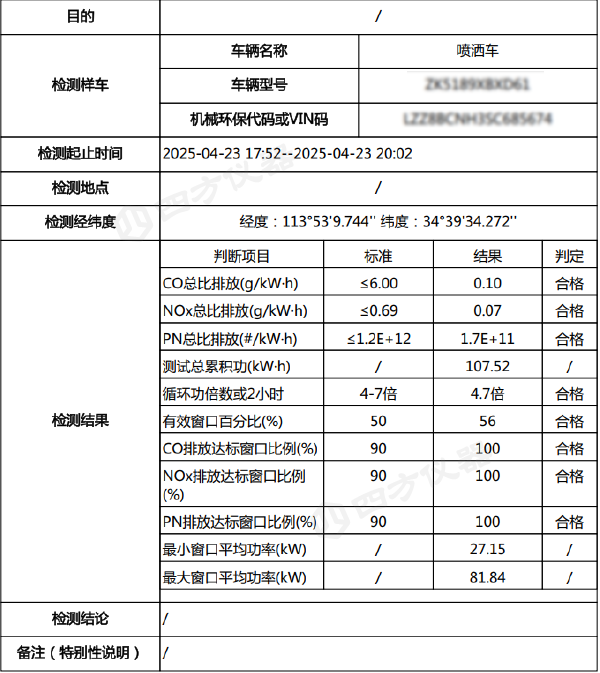

圖3 噴灑車實際道路排放測試報告

應用價值

本項目案例標志著國產PEMS設備已具備替代進口產品的技術能力，為企業應對排放標準持續升級提供了可靠的本土化解決方案。
