項目背景

合作背景

根據《深化碳監測評估試點工作方案》文件要求，在重點行業溫室氣體排放監測試點中選擇火電、鋼鐵、水泥、石油天然氣開采、煤炭開采、廢棄物處理等六類重點行業，開展溫室氣體試點監測，強化監測質量控制，深化監測和核算數據差異性分析，完善相關監測與核算技術方法，提升監測支撐效能?；痣?、鋼鐵、水泥行業以 CO2 為主，石油天然氣、煤炭開采行業以 CH4 為主，廢棄物處理行業綜合考慮 CO2、CH4和 N2O。

項目介紹

該項目位于北京一座大型水泥廠內，為響應國家雙碳政策，公司內部發起針對水泥廠碳排放在線監測的項目，選用四方光電（武漢）儀器有限公司（以下簡稱四方儀器）推出的固定源碳排放在線監測方案。該方案聚焦水泥行業溫室氣體排放監測，助力構建重點行業排放監測技術體系，探索“CEMS直測法”獲取本地化排放因子，支撐排放量核算，并對比監測與核算數據差異，評估直接監測法的科學性和可行性，為精準碳排放管理提供技術支撐。

產品原型

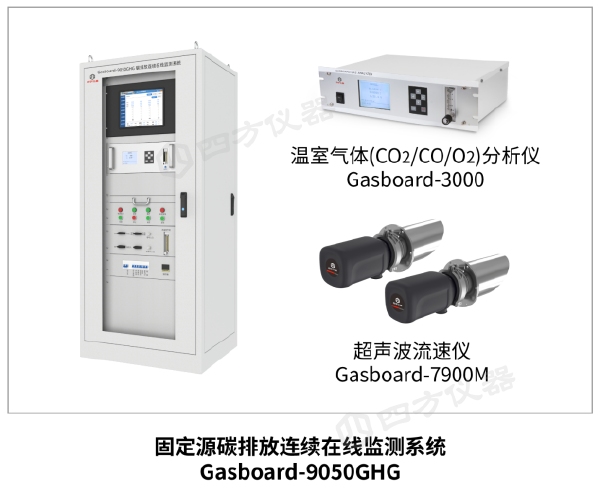

固定源碳排放在線監測系統

（點擊查看產品詳情）

Gasboard-9050GHG結合紅外、電化學、超聲波、陶瓷氧化鋯等多項具有獨創性的檢測技術，具有較強的抗氣體交叉干擾能力。系統由碳排放連續在線監測系統檢測單元（CO2、CO、CH4、N2O）、煙氣參數監測單元（溫度、壓力、流速、O2、濕度）、數據采集單元與處理單元四部分組成，配備高溫冷凝法抽取采樣裝置，探頭與采樣管線全程伴熱，可對煙道氣體中的多類指標進行連續在線動態監測，適用于各類大型工業固定污染源廢氣排放的工況監測要求。

產品特性

1、維護方便：探頭采用金屬燒結過濾器對采樣煙氣過濾，過濾效果好，反吹效率高，探頭維護周期長

2、測量精度高：氣體分析采用自主知識產權的非分光紅外NDIR氣體傳感器技術，可實現準確測量CO2氣體濃度變化，精度可以達1%F.S.

3、使用壽命長：所有探頭、采樣系統部件均采用耐腐蝕材料，擁有自動反吹功能

4、支持遠程監控和診斷：可通過多種接口將數據傳輸?shù)缴霞壖锌刂葡到y(tǒng)，為實現遠程監測、現場工藝調整提供實時依據

主要參數

氣態污染物監測單元	測量原理	CO/CO2：NDIR；O2：電化學
	測量范圍	CO：0-2000ppm；CO2：0-40%；O2：0-25%
	分辨率	CO：1ppm；CO2：0.01%；O2：0.01%
	精度	±1%F.S.
	分辨率	0.01ppm
	檢出限	≤1%F.S.
	響應時間(T90)	≤25s
	信號輸出	RS232/RS485，（4-20）mA
	電源供電	AC220V，50Hz
煙氣參數監測單元	監測因子	流速（超聲波原理）、溫度、壓力
	適用管道直徑	0.3~12m
	煙氣壓力范圍	-10~+10（kPa）
	煙氣溫度范圍	-20~300（℃）
	煙氣流速范圍	0~40（m/s）
	準確度等級	2

*具體參數請以規格書為準，如需獲取更多技術信息，請聯系：027-81628829或info@gasanalyzer.com.cn

項目實施

技術方案

現場安裝一套四方儀器溫室氣體排放分析儀Gasboard-3000（測量因子為CO2、CO、O2）和一套超聲波流速儀Gasboard-7900M，通過自上而下的核算方式，即直接測量煙氣流量和煙氣中CO2濃度來計算碳排放量，使用直測法獲取本地化排放因子；支撐、檢驗排放量核算；評估使用直接監測法支撐企業層面溫室氣體排放量計算的科學性和可行性。
在系統組成上，預處理單元配備高溫采樣探頭、全程伴熱管和進樣陶瓷燒結濾芯，確保氣體采樣的穩定性和準確性；分析單元則依靠其核心的NDIR及超聲波傳感器技術，可實現準確測量 CO2、CO氣體濃度及煙氣流量變化，進一步保障監測數據的高精度與高可靠性，為公司滿足環保排放標準提供了有力技術保障。

方案價值

固定源碳排放連續在線監測系統借助高精度傳感器和先進檢測技術，能夠實時、準確地測量溫室氣體濃度及煙氣流量數據，并通過內置軟件直接計算碳排放量。這一系統有效避免了傳統方法中可能出現的人為誤差，顯著提高了數據的可信度。同時，它與核算法相互校驗，進一步提升了核算精度。該系統不僅為建立統一的碳排放統計核算體系提供了有力技術支持，還助力企業實現降碳目標，推動我國碳排放量值溯源體系的建立，并促進與國際先進標準的接軌，具有重要的現實意義。

項目現場

北京某水泥廠碳排放在線監測項目
