合作背景

在當今工業迅猛發展的背景下，煤焦化行業在能源轉換中扮演著關鍵角色。特別是焦?fàn)t煤氣，由于其高氫含量和低硫含量，被廣泛認可為一種清潔的能源，非常適合發電使用。煤氣質量評估是一個復雜的過程，涵蓋熱值、組分、雜質含量等多個維度。熱值作為衡量煤氣質量的重要指標，是一個客觀的物理量，不受煤氣來源或生產過程的影響。這種客觀性確保了熱值作為評估煤氣質量的公正標準，是目前最為先進的判定方法之一。

在煤氣從焦化廠輸送至發電廠的過程中，熱值的準確測定對于雙方評估煤氣價值至關重要。然而，由于不同的檢測方法和設備可能導致熱值讀數的差異，這可能引發煤氣價值評估的不一致性和交易爭議。因此，煤氣熱值的精確監測在煤焦化企業的生產過程中占據了核心地位，它不僅關系到煤氣的質量評估和成本控制，也是交易結算的決定性因素。煤氣的能源利用效率和經濟效益與熱值的準確性直接相關。

隨著工業自動化和智能化的不斷進步，煤焦化企業對高效、精確的氣體監測設備的需求日益增長。這些設備不僅能夠提升煤氣能源管理的效率和精確度，還能為煤焦化企業的可持續發展和環境保護工作提供堅實的硬件支持。

項目介紹

該項目合作伙伴是位于貴州的一家領先的大型煤焦化企業，該企業正雄心勃勃地推進其煤焦化循環經濟項目，目標是將年產量提升至120萬噸。這一雄心勃勃的技術改造和擴建工程，不僅包括了重介選煤廠的300萬噸產能提升，還涵蓋了兩座采用先進技術的60孔HXDK55-09F型焦?fàn)t、煤化工產品的回收、煤焦油的深度加工，以及剩余煤氣的高效發電利用。預計項目總投資高達15億元人民幣，廠區占地面積超過500畝，無疑將成為貴州省工業發展的一顆璀璨明珠。

煤氣發電作為該項目的重要一環，其核心任務是將焦?fàn)t煤氣高效輸送至電力公司，用于電力生產，雙方基于煤氣燃燒熱值、流量及單價的乘積進行費用結算。目前，其輸送對象中的電力公司采用紅外便攜式分析儀測得的煤氣燃燒熱值約為3400kcal，而用戶公司在實驗室條件下使用奧氏氣體分析儀得到的熱值則稍高，約為3800kcal。

為了確保煤氣熱值數據的精確性和交易的公正性，用戶決定在煤氣輸送加壓站的管路上部署一套先進的激光拉曼光譜氣體分析系統。這一系統將實時監測并分析煤氣的燃燒熱值，為煤氣的質量和價值提供精確的數據支持，有效解決雙方在熱值計算上的分歧。同時，這也將極大提升煤氣能源管理的效率和精確度，為公司的可持續發展和環境保護工作設置硬件保障。

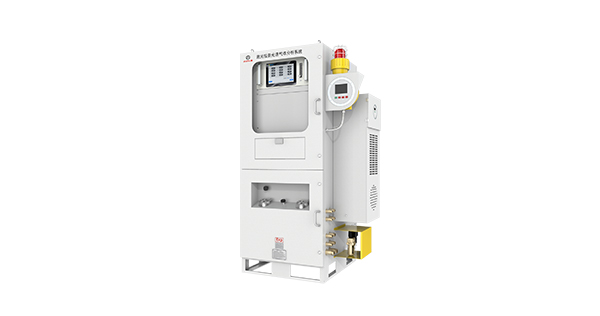

激光拉曼光譜氣體分析儀

（點擊圖片查看產品詳情）

四方儀器自主研發生產的LRGA-6000激光拉曼光譜分析儀，是一款專為煤氣工況量身定制的高端監測設備，可在線實時測量樣氣中C1~C5等近20種氣體濃度，以其卓越的性能和穩定性，廣泛應用于煤氣、天然氣、生物質氣、垃圾填埋等行業。

該設備集預處理單元、控制單元、分析單元三部分于一體，自動完成采樣、排水等操作，實現24小時無人值守，大大減少了人工負荷，保證系統長期穩定、準確、連續自動在線運行。更重要的是，其獨特的熱值監測功能，能夠根據樣氣中各組分氣體濃度自動計算熱值，為優化生產流程提供了強有力的數據支持。測試數據可通過RS-232或RS-485、4~20mA、Modbus TCP協議通訊等定制化輸出接口傳輸?shù)缴霞壖锌刂葡到y(tǒng)，為實現遠程的監測、工藝調整提供實時依據。

技術方案

在本項目中，我司采用的激光拉曼光譜氣體分析技術，為煤氣熱值監測提供了一種創新的解決方案。該技術方案的核心優勢在于其卓越的精度和實時監測能力，確保了煤氣熱值的準確測定，從而保障了煤氣交易的公正性和生產過程管理的高效率。

四方儀器自主研發生產的激光拉曼光譜氣體分析儀可以同時精確測量近20種氣體組分，涵蓋了從C1（甲烷）到C5+（含碳數大于或等于5的烴類）的碳氫化合物，以及二氧化碳（CO2）、氮氣（N2）等重要的非烴組分。該系統能夠?qū)崿F(xiàn)24小時連續在線監測，實時提供各組分氣體濃度以及煤氣熱值數據，使得煤氣的輸送和使用更加靈活和高效。測試數據也方便地傳輸?shù)郊锌刂葡到y(tǒng)，實現遠程監控和工藝調整。集成的預處理單元、控制單元和分析單元，配合自動化的采樣和排水操作，減少了人工干預，提高了系統的穩定性和可靠性，同時具備自動校準功能，簡化了維護工作。整套設備的設計考慮了工業現場的復雜環境，具有高防爆等級和防腐材質，確保了在惡劣環境下的穩定運行。

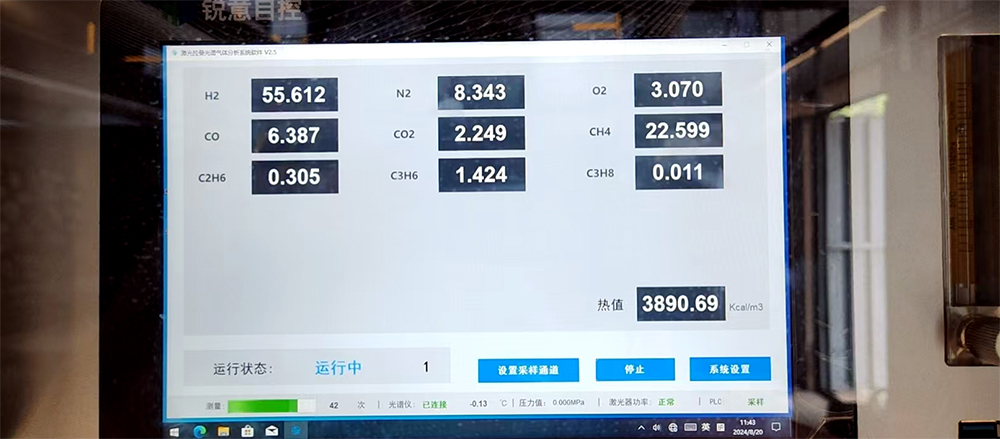

四方儀器激光拉曼光譜氣體分析儀現場測試數據

通過實際測試情況以及數據分析對比，我司激光拉曼分析儀在響應時間、耗材、運行載氣等方面還具備多項明顯優勢。特別是在熱值監測方面，我司設備能夠快速、準確地根據天然氣中各組分氣體濃度計算熱值，為生產決策提供了可靠的依據。

方案價值

在此項目中，通過部署四方儀器的激光拉曼光譜氣體分析系統，用戶企業不僅能夠獲得更精確的煤氣熱值數據，還能夠顯著提升煤氣能源管理的效率和精確度。這一技術方案的價值體現在以下幾個方面：

提升交易公正性：通過提供一致和準確的熱值數據，減少了煤氣交易中的爭議，增強了企業之間的信任和合作。通過優化煤氣的使用和銷售，企業能夠?qū)崿F(xiàn)更高的經濟效益，增強市場競爭力。

優化生產流程：實時的氣體組分濃度數據和煤氣熱值監測數據有助于及時調整生產流程，提高氣體生產效率，降低生產成本。

增強可持續發展能力：精確的煤氣組分分析有助于監控和管理污染物排放，符合日益嚴格的環保法規要求。更加支持企業的長期可持續發展，通過提高資源利用率和減少環境影響，為企業的綠色發展奠定基礎。

四方儀器激光拉曼光譜氣體分析技術的應用，不僅為用戶企業帶來了技術上的革新，也為整個煤焦化行業的煤氣熱值監測和管理提供了新的方向和價值。隨著技術的不斷進步和市場需求的擴大，該技術方案有望成為煤焦化企業氣體監測的主流選擇，推動整個行業的技術進步和產業升級。

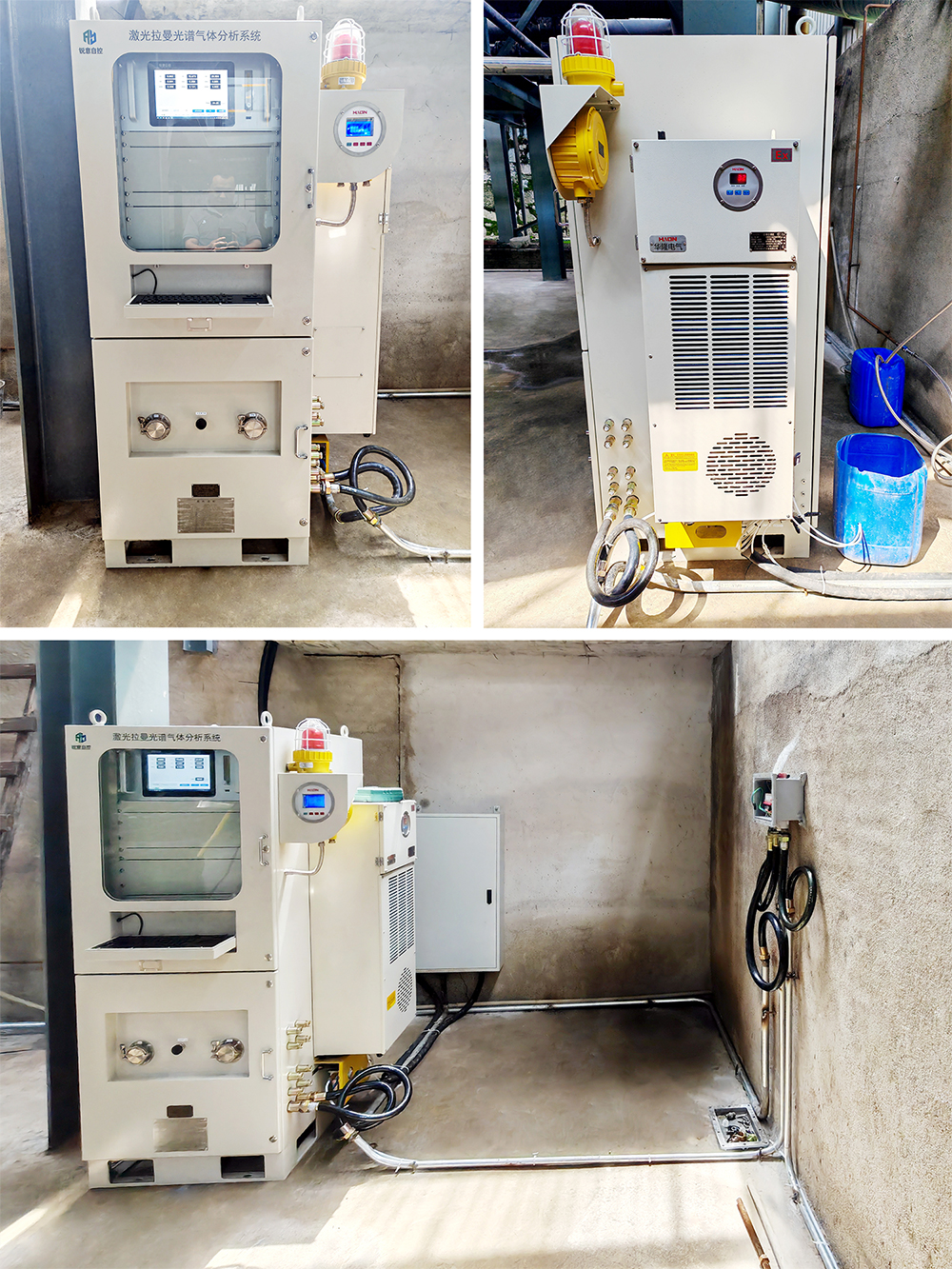

項目現場
